Mạng đường ống loại hệ thống tắt cháy tự động IG541

Mô tả:

Máy chữa cháy khí hỗn hợp IG541 là một chất không màu, không mùi, khí nén không độc hại, không dẫn điện và hoàn toàn "xanh". Nó bao gồm các khí tự nhiên️nitơ, argon và carbon dioxide️Trong quá trình dập lửa, nó không cản trở tầm nhìn, cũng không tạo ra sự khác biệt nhiệt độ hoặc các sản phẩm phân hủy ăn mòn.Việc giải phóng chất này chỉ đơn giản là đưa khí tự nhiên trở lại môi trường; nó không có tiềm năng phá hủy tầng ozone (ODP), không góp phần vào hiệu ứng nhà kính và không tạo ra các hóa chất gây hại cho khí quyển.nó tránh các vấn đề độc tính liên quan đến việc sử dụng chúng trong quá trình dập tắt cháy, làm cho nó trở thành sự lựa chọn lý tưởng cho các khu vực có hoạt động thường xuyên của con người.

Các thành phần, cấu trúc và thông số của hệ thống:

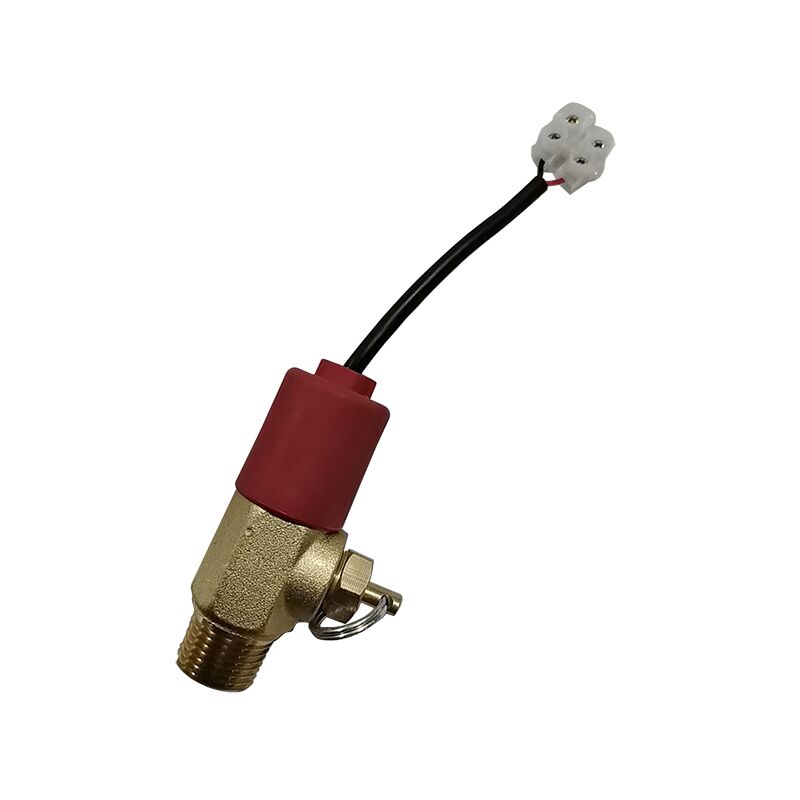

6. Máy điều khiển điện từ:

6.1 Mục đích

Van chứa điện từ được lắp đặt trên bình khí khởi động để niêm phong khí khởi động bên trong.kích hoạt điện từ bên trong van để mở và giải phóng khí khởi độngKhí sau đó chảy qua đường ống khởi động, kích hoạt van chọn và van chứa tương ứng để giải phóng chất dập lửa để dập tắt.

Mô hình _ Sơ đồ cấu trúc và các thông số hiệu suất chính:

7. van chọn (còn được gọi là van phân phối):

Cấu trúc: Van chọn chủ yếu bao gồm thân van, xi lanh truyền và các thành phần khác.

Nguyên tắc hoạt động: van chọn được sử dụng trong các hệ thống phân phối kết hợp.bộ điều khiển báo cháy phát ra dòng điện DC 24V để mở van truyền động kết hợp với van phân phối. khí kích hoạt chảy qua ống điều khiển không khí, mở van chọn; sau đó,khí đi qua ống dẫn không khí điều khiển và van kiểm soát khí để kích hoạt van chứa chất dập lửaCác chất dập lửa sau đó được cung cấp cho khu vực bảo vệ thông qua đường ống thu, van chọn và mạng lưới phân phối.tay cầm có thể được vận hành bằng tay để mở van chọnTuy nhiên, trong điều kiện bình thường, nhân viên không được sử dụng tay cầm để ngăn chặn kích hoạt không mong muốn.

8. Vòng ống kim loại

8.1 Mục đích: Cung cấp một kết nối linh hoạt giữa van chứa và van chặn, giảm thiểu tác động của dòng chảy đối với chất chữa cháy khí hỗn hợp.

8.2 Cấu trúc: Được xây dựng từ các đường ống sóng thép không gỉ và lưới dây thép không gỉ.cung cấp chức năng đệm áp suấtNó chủ yếu bao gồm một ống dây thép và phụ kiện ống.Sự xuất hiện bên ngoài và kích thước của ống kết nối (có thể được tùy chỉnh theo yêu cầu cụ thể) là như sau::

9. van một chiều

9.1 Mục đích: Được lắp đặt trên ống thu IG-541 để ngăn chặn dòng chảy ngược của khí hỗn hợp từ ống.

9Cấu trúc: Bao gồm các thành phần như thân van, lõi van và lò xo. Nó có thiết kế mới, hoạt động linh hoạt, hiệu suất niêm phong xuất sắc và kháng chất lỏng thấp.

9.3 Ứng dụng: Tính linh hoạt và hiệu suất niêm phong của lõi van nên được kiểm tra thường xuyên.

10. van kiểm soát khí

10.1 Mục đích: Để sử dụng trên đường dẫn không khí điều khiển trong khi khởi động hệ thống.

10.2 Cấu trúc: Bao gồm các thành phần như thân van, lõi van và lò xo, có thiết kế mới, hoạt động trơn tru, hiệu suất niêm phong xuất sắc và dễ cài đặt.

10.3 Ứng dụng: Hệ thống đường ống điều khiển khí nén sử dụng các phụ kiện ống loại kẹp cho các kết nối, sử dụngφ8×1 ống đồng. van kiểm soát khí nén đòi hỏi phải kiểm tra thường xuyên tính linh hoạt và hiệu suất niêm phong của lõi van.

11Thiết bị phản hồi tín hiệu áp suất

11.1 Mục đích: Được lắp đặt ở đầu đầu ra của van chọn (đối với các hệ thống độc lập không có van chọn, nó có thể được lắp đặt trên manifold).Khi chất dập lửa khí hỗn hợp được giải phóng, công tắc áp suất được kích hoạt, gửi tín hiệu đến đèn thông gió, báo động âm thanh và hình ảnh, và trung tâm điều khiển.

11.2 Cấu trúc: Bao gồm thân van, piston và micro switch, trong số các thành phần khác. Nó có kích thước nhỏ gọn, thiết kế nhẹ và linh hoạt và đáng tin cậy cao.

11.3 Ứng dụng: Trước khi lắp đặt, kiểm tra hoạt động của piston và đo hiệu suất của vi mạch. Trong quá trình lắp đặt, đảm bảo không phải chịu bất kỳ căng thẳng cơ học nào.

12. ống thu

12.1 Mục đích: Một chất chữa cháy khí hỗn hợp được thu thập từ nhiều thùng chứa sau đó được vận chuyển qua đường ống chính đến mạng lưới phân phối trong khu vực được bảo vệ.

12.2 Cấu trúc: ống thu được chế tạo bằng cách hàn các ống thép liền mạch và phụ kiện, với một phương pháp xử lý tổng thể.Các thiết bị cho van kiểm soát có thể được sản xuất trong cả hai cấu hình một hàng hoặc hai hàng theo yêu cầu.

12.3 Ứng dụng: Bụi thu được gắn chặt vào khung xi lanh bằng cách sử dụng các vít U tiêu chuẩn.

13. van an toàn ống thu

13.1 Ứng dụng: Được lắp đặt trên ống thu. Vì hệ thống phân phối kết hợp sử dụng van chọn, ống thu tạo thành một phần khép kín. Khi khí hỗn hợp tích tụ,áp suất đáng kể được tạo ra do ảnh hưởng của nhiệt độ; do đó, một van an toàn được lắp đặt ở đầu sau của ống thu.

13.2 Cấu trúc: Bao gồm thân van và ngăn chắn an toàn. Có thiết kế mới với độ an toàn và độ tin cậy cao.

14. Thép trụ trụ đứng

14.1 Mục đích: Được sử dụng để cố định bộ máy chữa cháy IG-541.

14.2 Cấu trúc: Nằm xi lanh được xây dựng từ các đường ống hình chữ nhật, có sự thủ công tinh tế, hấp dẫn thẩm mỹ và độ tin cậy mạnh mẽ.

14.3 Ứng dụng: Thang xi lanh có thể tháo rời để vận chuyển và có thể lắp ráp tại chỗ. Địa điểm lắp đặt phải bằng phẳng và mịn màng; nếu cần thiết, nó có thể được cố định bằng các vít neo.Các ống thu nên được cố định trên giá đỡ xi lanhTrong quá trình lắp ráp, đảm bảo sự sắp xếp dọc của giá đỡ xi lanh được điều chỉnh đúng cách.

15.

Các vòi là một trong những thành phần quan trọng của hệ thống.

15.1 Cấu trúc: vòi chủ yếu bao gồm thân vòi.

Nguyên tắc hoạt động: vòi được lắp đặt trong khu vực được bảo vệ để phun chất dập lửa hạt nhân, đảm bảo phủ sóng đồng đều trên toàn khu vực.

16. Phòng phun nắp cao thấp

sử dụng:

Các van niêm phong cao rò rỉ thấp được lắp đặt trong các đường ống khởi động của mỗi vùng trong hệ thống khí.≤0.1 MPa), khí rò rỉ được giải phóng tự động, ngăn chặn sự tích tụ khí và tăng áp suất có thể gây ra sự cố hệ thống không mong muốn.

Trong quá trình hoạt động của hệ thống, khi áp suất trong đường ống khởi động tăng nhanh chóng, van kháng cự cao đi qua thấp sẽ tự động đóng để đảm bảo khởi động hệ thống đúng cách.

16.1 Sơ đồ ngoại hình của van niêm phong cao độ xả thấp:

16.2 Sơ đồ ngoại hình của van niêm phong cao độ xả thấp:

17. PRThiết bị cứu trợ an toàn

17Mục đích: Để giảm áp suất khí của IG-541.

17.2 Cấu trúc: Bao gồm các vòm đầu vào và đầu ra, các tấm lỗ giảm áp suất và các vòng niêm phong. Có kích thước nhỏ gọn, hiệu suất niêm phong tuyệt vời và hoạt động ổn định, đáng tin cậy.
