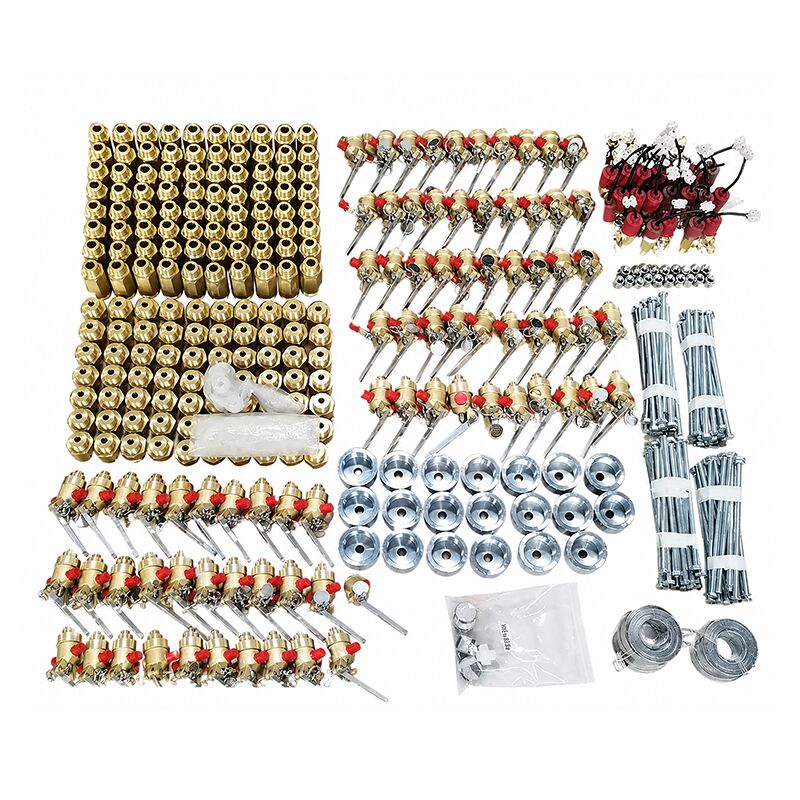

Mạng đường ống Loại hệ thống dập lửa tự động IG100

Mô tả:

IG100 sử dụng 100% nitơ áp suất, chiếm 78% khí quyển, làm chất dập tắt. Khả năng suy giảm tầng ozone (ODP) và tiềm năng nóng lên toàn cầu (GWP) là bằng không.Thời gian giữ trong khí quyển là bằng không mà không có bất kỳ tác động bất lợi nào đến môi trường.Nó tích hợp đầy đủ các khái niệm thiết kế của hệ thống chữa cháy trong kỷ nguyên mới, để sản phẩm có chức năng bảo vệ môi trường và chữa cháy hiệu quả.

IG100đặc điểm:bảo vệ môi trường sinh thái của trái đất,sSự an toàn và vệ sinh không ảnh hưởng đến tầm nhìn, không có vết bẩn do thuốc dập, hiệu ứng chữa cháy lâu dài.

Kết hợp với thiết bị dập lửa và phụ kiện điện tử, toàn bộ hệ thống có thể được vận hành tự động.Nó có thể theo dõi tình hình của khu vực bảo vệ thông qua các máy dò và sau đó nó cũng có thể bắt đầu thiết bị dập thông qua động cơ điện điện tử tự độngVì vậy, toàn bộ hệ thống có thể đạt được tự động hóa hoàn toàn.nó có thể tránh rằng không có ai để ý đến đám cháy khi nó xảy ra và nó cũng tiết kiệm rất nhiều tiền cho việc làm để giám sát khu vực bảo vệ.

Quản lý của nhiều khu vực cũng là trong kiểm soát an toàn của toàn bộ hệ thống.phân phốiNó có thểlàmtoàn bộ hệ thống thay thế nhắm vào khu vực bảo vệ khác nhau. chất độc có thể được giải phóng vào nơi xảy ra hỏa hoạn. nó sẽ rất hiệu quả để dập tắt lửa trong thời gian ngắn.Có một điều cần phải đề cập, là một căn phòng nhỏ nên được chuẩn bị để là không gian lưu trữ cho toàn bộ hệ thống.
Các thành phần, cấu trúc và thông số của hệ thống:

1. Bao bì xi lanh thuốc dập cháy:

Cấu trúc: Nhóm xi lanh chữa cháy khí hỗn hợp IG541 bao gồm thuốc chữa cháy và thùng chứa, van thùng chứa, thiết bị cứu trợ an toàn, máy đo áp suất, v.v.

2. Container Valve

2.1 sơ đồ cấu trúc (xem hình dưới đây)

2.2 Perfor chính

2.3 Mục đích

Van chứa được lắp đặt trên xi lanh lưu trữ chất dập lửa để niêm phong chất dập lửa bên trong.van thường được mở bằng cách kích hoạt khí để giải phóng chất dập lửa để dập lửa.

2.4 Hướng dẫn sử dụng và bảo trì

2.4.1 Van chứa có hai chế độ hoạt động: kích hoạt khí và vận hành cơ học bằng tay.Hoạt động khí liên quan đến khí kích hoạt lái thanh pít trong xi lanh thiết bị để đâm vách kính làm việc của van chứa, do đó mở van. Hoạt động cơ học bằng tay đòi hỏi phải vận hành bằng tay tay tay cầm van chứa để mở van; chế độ này được sử dụng trong các tình huống khẩn cấp.

2.4.2 Van bể chứa được trang bị một khẩu phần an toàn (với áp suất nổ 23 MPa) để ngăn chặn áp suất quá mức bên trong xi lanh thuốc dập cháy bằng cách giải phóng áp suất,do đó đảm bảo an toàn xi lanhTrong điều kiện bình thường, niêm mạc an toàn vẫn không hoạt động; nó chỉ có thể vỡ trong các tình huống bất thường như áp suất lấp quá cao hoặc nhiệt độ môi trường cao.Nếu ngăn chắn an toàn vỡ và áp suất trong xi lanh được giải phóng, ống kính phải được thay thế ngay lập tức, một thử nghiệm tính toàn vẹn niêm phong được thực hiện và bình phải được đổ đầy chất dập lửa.

Khi thay đổi khẩu khẩu phần, chỉ nên sử dụng khẩu phần được cung cấp bởi công ty chúng tôi, có mô hình và thông số kỹ thuật giống hệt với bản gốc và đã vượt qua thử nghiệm;Việc thay thế tùy ý bị cấm.

2.4.3 Trong khi đổ chất dập cháy, cổng đổ (như trong hình trên) nên được kết nối với nguồn khí; chỉ cần tháo vít an toàn để tiếp tục đổ.Sau khi hoàn thành, các vít an toàn phải được thắt chặt trước khi tháo bỏ các kết nối điền.

2.4.4 Sau khi van chứa được vận hành, nó phải được đặt lại bằng tay và kiểm tra bất kỳ sự bất thường nào trước khi tiếp tục sử dụng.

3. Máy vận hành không khí

3.1 Mục đích

Máy điều khiển khí được gắn trên thùng chứa để kích hoạt van của nó.kích hoạt ngân hàng bình khí tương ứng với van chọn. Ngân hàng này giải phóng khí kích hoạt, mở van chọn tương ứng. khí kích hoạt sau đó chảy qua van kiểm soát khí vào đường ống dẫn động,điều khiển lưỡi dao bên trong để đâm vào mảng kính làm việc trong van chứa, do đó mở van. van sau đó giải phóng chất dập lửa để dập tắt lửa.

Trong quá trình kích hoạt bằng tay, tháo chân an toàn, nhấn tay cầm để đâm mạc làm việc trong van chứa, mở van,và giải phóng chất dập lửa để dập lửa.

Mô hình _ Sơ đồ cấu trúc và các thông số hiệu suất chính:

4. Động cơ xăng bình tập hợp:

Cấu trúc: Bao gồm một xi lanh không khí và van khởi động điện từ.

Nguyên tắc hoạt động: Thùng xăng là một bình áp suất thép chứa nitơ áp suất cao. Trong trường hợp báo cháy, bộ điều khiển báo cháy phát ra dòng DC-24V,kích hoạt điện từ để mở van khởi động, giải phóng nitơ từ xi lanh. nitơ giải phóng sau đó chảy qua đường ống dẫn động, mở van container. trong trường hợp khẩn cấp,nút pin an toàn bằng tay cũng có thể được gỡ bỏ, cho phép kích hoạt ngay lập tức van khởi động khi nhấn nút.

5. Ứng động van chứa bình khí:

Cấu trúc: van thủ công / điện từ bao gồm thân van chính, chỗ kết nối, nam châm điện tử, thanh điều khiển, lò xo, nút thủ công và chân an toàn thủ công.

Nguyên tắc hoạt động: van điện từ/manual được lắp đặt trên hệ thống chai khởi động hoặc van chứa.bộ điều khiển báo cháy phát ra dòng DC 24V, kích hoạt nam châm điện để đẩy thanh thiết bị và mở van chứa hoặc van khởi động. Trong trường hợp khẩn cấp, chân an toàn thủ công có thể được gỡ bỏ ngay lập tức,và nút được nhấn để mở thùng chứa hoặc van khởi động.
