Tốc độ cao đường chéo dòng chảy lửa khói ống xả 280 °C công nghiệp

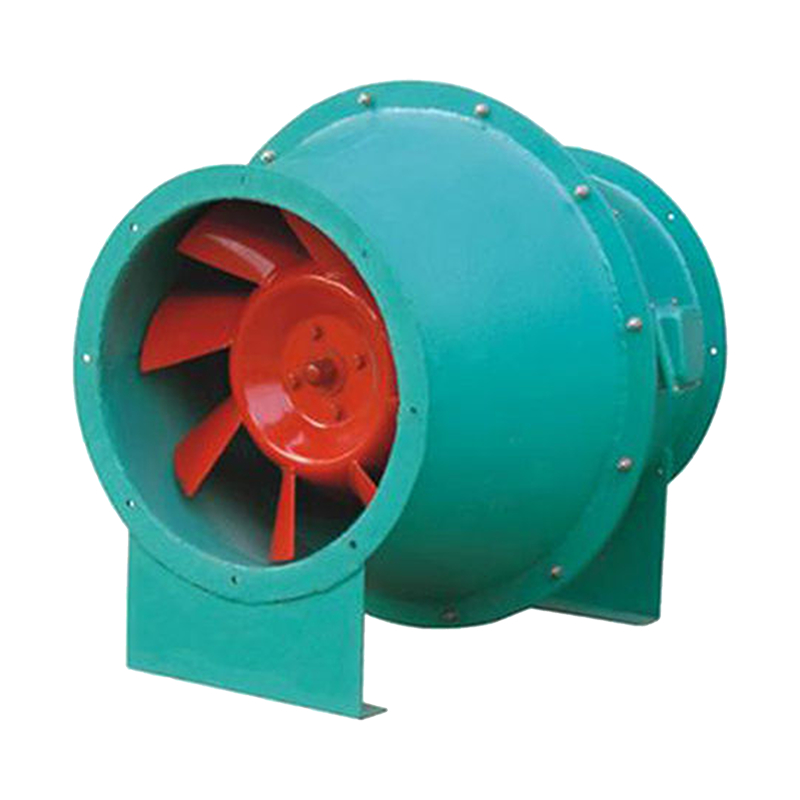

Ống quạt ống xả khói lửa dòng chảy nghiêng loại SFG

Đưa ra sản phẩm:
  Một quạt dòng chảy chéo chủ yếu bao gồm một động cơ, vỏ, bộ sưu tập đầu vào, cánh quạt hướng dẫn đầu ra và động cơ.một quạt dòng chảy chéo là một đường chéo giữa quạt trục và quạt ly tâmĐộng cơ của một quạt dòng chảy chéo truyền chuyển động ly tâm và trục vào không khí, tạo ra một sự pha trộn của chuyển động ly tâm và trục trong vỏ.

Đặc điểm cấu trúc:
1.Cấu trúc hình trống, sử dụng phương pháp gia tốc kinh tuyến và lý thuyết dòng chảy "quasi-ternary" để thiết kế quạt dòng chảy hỗn hợp áp dụng cấu trúc bánh xe hình nón.Tính năng đầu vào và đầu ra nhỏ của nó tăng tốc độ dòng chảy của dòng không khí và có hệ số áp suất cao. hệ số áp suất gió cao hơn so với của quạt dòng chảy trục, và hệ số dòng chảy lớn hơn so với quạt ly tâm.

2.Thiết kế xoắn ốc nghiêng 45 °, lưỡi cánh xoắn, thu hoặc bộ thu âm cung được thêm vào ống hút không khí, khối lượng không khí có thể đạt 25000m 3 / h và áp suất gió vượt quá 1000Pa.Nó tiết kiệm 30% năng lượng và giảm tiếng ồn 15 decibel.

3.Khung đậm, chắc chắn và bền, không dễ biến dạng, làm giảm rung động do động cơ tạo ra trong quá trình hoạt động, cho phép quạt tiếp tục ổn định và giảm tiếng ồn.

4.Động cơ đồng chịu nhiệt độ cao,nhiệt độ khí vận chuyển nằm trong khoảng từ -20 °C đến 80 °C, 100mg/m3.

Phạm vi áp dụng:
Nó được sử dụng rộng rãi trong các dự án thông gió và điều hòa không khí của các tòa nhà dân dụng như các doanh nghiệp công nghiệp và khai thác mỏ, khách sạn, phòng tập thể dục,và thông gió và trao đổi không khí trong các lĩnh vực công nghiệp khácThay thế quạt áp suất thấp, tiết kiệm đầu tư và tỷ lệ, đơn giản hóa thiết kế và dễ dàng lắp đặt.

Các thông số sản phẩm và bảng kích thước:

Các thông số kỹ thuật về hiệu suất quạt lửa dòng chảy chéo loại SFG Mô hình (Không) Sức mạnh (KW) Tốc độ (r/min) Fthấp (m/h) Áp lực (Pa) 3.0F 0.25 1450 890-2670 184~129 3.5S 0.18 960 935-2807 110~77 3.5F 0.37 1450 1413~4239 250 ~ 175 4.0S 0.25 960 1397~4190 143~100 4.0F 0.75 450 2109-6328 328-229 4.5S 0.37 960 1989~5008 182-135 4.5F 1.1 1450 3003-6007 415 ~ 317 5.0S 0.75 960 2727-8183 225 ~ 157 5.0F 2.2 1450 4120-12360 513 ~ 357 6.0S 1.5 960 4713-11784 321 ~ 240 6.0F 5.5 1450 7119-21358 739-515 7.0S 3 960 7484-18713 440 ~ 328 3.0S 7.5 960 11171-22348 575~440

Biểu đồ kích thước và ngoại hình quạt lửa dòng chảy chéo loại SFG
Mô hình (Không)	φD1	ΦD2	φD3	φD	L1	L2	L3	L4	H	4-0 d1	n- d2
3	300	340	380	500	450	386	250	200	260	4-φ10.5	6-Φ10
3.5	350	400	440	580	520	442	280	230	300	4-φ10.5	8-φ10
4	400	440	480	650	600	506	350	300	340	4-φ12.5	8-φ12
4.5	450	490	530	720	670	580	350	300	370	4-φ12.5	8-φ12
5	500	550	600	800	750	650	500	420	410	4-φ12.5	12-φ12
6	600	650	700	950	900	800	600	520	490	4-φ16.5	12-φ12
7	700	750	800	1100	1100	940	700	620	560	4-Φ16.5	16-φ12
8	800	850	900	1230	1200	1090	800	720	640	4-φ16.5	16-φ12

Bao bì và vận chuyển:
Bao bì sản phẩm

Sản phẩm này được đóng gói cẩn thận để đảm bảo giao hàng an toàn cho bạn.Mỗi quạt được bọc chặt chẽ bằng vật liệu bảo vệ và đặt trong một hộp bìa cứng để tránh bị hư hại trong quá trình vận chuyển.

Vận chuyển:

Chúng tôi cung cấp vận chuyển nhanh chóng và đáng tin cậy cho tất cả các đơn đặt hàng của chúng tôi. Một khi đơn đặt hàng của bạn được xác nhận, nhóm của chúng tôi sẽ xử lý nó nhanh chóng và có nó được vận chuyển ra cho bạn một cách kịp thời.Bạn sẽ nhận được một số theo dõi để bạn có thể theo dõi tình trạng giao hàng của gói của bạn.

FAQ:

Q: Bạn có những loại quạt khác không?
A: Chúng tôi có một loạt các quạt cho các sản phẩm bảo vệ cháy, bao gồm nhưng không giới hạn trong dòng chảy trục, dòng chảy chéo và quạt ly tâm.

Q: Bạn có thể thiết kế một hệ thống thông gió hoàn chỉnh cho nhà máy của tôi?
A: Vâng, bạn cung cấp kích thước và diện tích của nhà máy, và chúng tôi sẽ có các nhà thiết kế chuyên nghiệp để cung cấp cho bạn lời khuyên tuyệt vời.

Q: Bạn có thể làm OEM và xây dựng thương hiệu của riêng chúng tôi?
A: Vâng, chúng tôi có thể cung cấp dịch vụ OEM và ODM, và bạn cũng có thể xây dựng thương hiệu của riêng bạn trên sản phẩm.

Q: Bạn có thể sản xuất quạt với ngoại hình cụ thể, lưỡi và sơn phun không?
A: Vâng, chúng tôi là cả một nhà sản xuất và một công ty thương mại. Chúng tôi có nhà máy của riêng chúng tôi và chào đón tư vấn của bạn.
