Hệ thống chữa cháy khí Heptafluoropropane trong tủ với dung tích lưu trữ 2L, áp suất lưu trữ 1.6 MPa cho môi trường 0℃--50℃

Thiết bị chữa cháy tự động cho tủ (HFC-227ea / FM200)

Giới thiệu sản phẩm

Chất chữa cháy được sử dụng trong hệ thống này là HFC-227ea (còn gọi là FM200), một chất chữa cháy dạng khí sạch kết hợp cả cơ chế chữa cháy hóa học và vật lý. Nó không màu, không mùi, độc tính thấp, không dẫn điện và không để lại cặn, do đó an toàn cho các thiết bị điện tử nhạy cảm và tài sản có giá trị. Nó có hiệu quả dập tắt các đám cháy loại B (chất lỏng dễ cháy), loại C (cháy khí) và cháy điện ở nồng độ thiết kế tương đối thấp.

Thiết bị này tích hợp hai loại đầu báo cháy: bóng thủy tinh nhạy cảm với nhiệt độ và ống phát hiện cháy linh hoạt. Thiết kế này loại bỏ nhu cầu về đầu báo khói, đầu báo nhiệt bên ngoài hoặc bảng điều khiển chữa cháy riêng biệt, giúp đơn giản hóa đáng kể kiến trúc hệ thống và giảm chi phí lắp đặt. Giải pháp của chúng tôi mang lại độ chính xác phát hiện vượt trội, khả năng thích ứng cao hơn với việc lắp đặt trong tủ, sử dụng không gian hiệu quả và không gây ảnh hưởng đến các thành phần tủ hiện có.

Nguyên lý hoạt động

Hệ thống chữa cháy tự động cho tủ có hai phương pháp kích hoạt cảm biến nhiệt độc lập:

1. Kích hoạt bằng bóng thủy tinh nhạy cảm nhiệt – Khi nhiệt độ môi trường bên trong khu vực được bảo vệ đạt đến nhiệt độ vỡ danh định của bóng thủy tinh (tiêu chuẩn 68°C, có thể tùy chỉnh theo yêu cầu), bóng sẽ vỡ, ngay lập tức mở van xả. Chất chữa cháy FM200 đã được nén sẽ được giải phóng ngay lập tức qua vòi phun, làm mát nhanh khu vực được bảo vệ và dập tắt đám cháy.

2. Kích hoạt bằng ống phát hiện cháy – Ống phát hiện linh hoạt đóng vai trò vừa là cảm biến cháy vừa là đường xả. Khi ống tiếp xúc với nguồn lửa (nhiệt độ kích hoạt: 160°C ± 10°C), khí bên trong sẽ giãn nở nhanh chóng, khiến ống bị vỡ tại điểm có nhiệt độ cao nhất. Sự sụt giảm áp suất này kích hoạt van bình chứa, và chất chữa cháy được xả trực tiếp qua lỗ vỡ, cung cấp khả năng dập lửa mục tiêu chính xác nơi cần thiết.

Ứng dụng điển hình

1. Tủ máy chủ trong phòng IT và máy tính

2. Vỏ bọc thiết bị viễn thông và truyền thông

3. Tủ điều khiển cho hệ thống ngân hàng và tài chính

4. Bảng điều khiển điện và máy móc trong nhiều ngành công nghiệp

Thông số kỹ thuật chính và tính năng:
Thông số kỹ thuật hệ thống chữa cháy khí Heptafluoropropane cho tủ:

Hướng dẫn lắp đặt

1. Lắp đặt thiết bị
Thiết bị chữa cháy cho tủ được thiết kế để lắp đặt kiểu ngăn kéo bên trong các tủ tiêu chuẩn. Cố định thiết bị bằng cách sử dụng ray tích hợp hoặc khay đỡ của tủ, và siết chặt bằng vít qua hai lỗ lắp trên bảng điều khiển phía trước.

2. Lắp đặt cụm giải phóng nhiệt & định tuyến ống phát hiện
Cụm giải phóng nhiệt phải được cố định vào tủ bằng các phụ kiện đi kèm. Ống phát hiện cháy phải được định tuyến theo hình chữ S, ưu tiên bao phủ các khu vực có nguy cơ cháy cao nhất và được cố định bằng dây rút cáp.

3. Các biện pháp phòng ngừa trước khi lắp đặt

• Nhân viên lắp đặt, vận hành và bảo trì phải nắm vững cấu trúc, nguyên lý hoạt động, thông số hiệu suất và chức năng của các bộ phận van của thiết bị.

• Thiết bị phải được lắp đặt tránh ánh nắng trực tiếp và nguồn nhiệt.

• Đảm bảo thiết bị được bảo vệ khỏi rung động và va đập cơ học.

• Cố định thiết bị chắc chắn bên trong khu vực được bảo vệ bằng giá đỡ phù hợp.

4. Kết nối các bộ phận

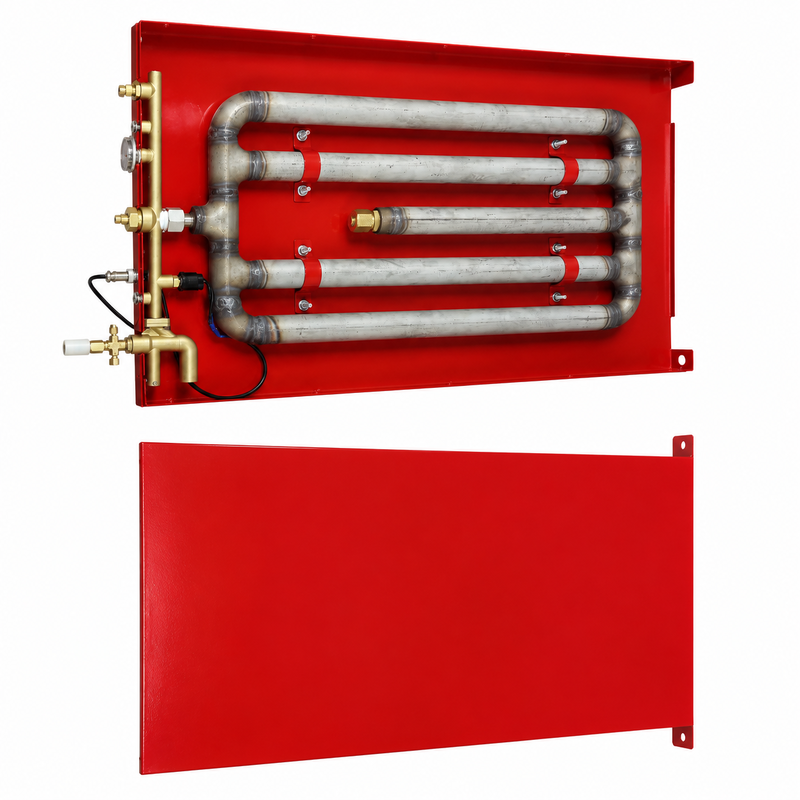

• Giao diện: Thiết bị có giao diện ống đồng, công tắc bật/tắt, đồng hồ đo áp suất, thiết bị phản hồi tín hiệu, cổng ống phát hiện, cụm bóng thủy tinh và vòi phun xả (bảng điều khiển phía trước).

• Lắp đặt ống phát hiện: Tháo nút bịt khỏi cổng giảm tốc, lắp ống phát hiện vào đầu nối dạng chốt và siết chặt nắp đồng. Định tuyến ống như mô tả ở trên. Đầu ống được kết thúc bằng một nút bịt tiêu chuẩn.

• Phản hồi tín hiệu: Kết nối thiết bị phản hồi tín hiệu với hệ thống giám sát theo ký hiệu đầu cuối.

Lịch trình bảo trì & kiểm tra

Phải chỉ định một giám sát viên bảo trì chịu trách nhiệm giám sát các cuộc kiểm tra định kỳ, với tất cả các hoạt động được ghi chép đầy đủ.

a. Kiểm tra hai tuần một lần (Hai lần mỗi tuần):

• Xác minh chỉ số đồng hồ đo áp suất nằm trong phạm vi màu xanh lá cây (bình thường).

• Xác nhận công tắc van bình chứa ở vị trí "BẬT".

• Kiểm tra bất kỳ dấu hiệu bất thường hoặc hư hỏng nào có thể nhìn thấy.

b. Kiểm tra hàng quý:

• Đảm bảo tất cả các bộ phận không bị hư hỏng cơ học, ăn mòn và xuống cấp lớp phủ.

• Xác minh nhãn bảng tên vẫn còn đọc được.

• Xác nhận bình chứa chất chữa cháy, ống phát hiện, ống xả và vòi phun được cố định chắc chắn và kết nối đúng cách.

c. Kiểm tra toàn diện hàng năm:

• Thực hiện kiểm tra trọng lượng của xi lanh chất chữa cháy để xác minh thể tích chứa. Phạm vi chấp nhận được: ≥ (thể tích xi lanh × 1.15 g/L) × 90%. Nạp lại nếu dưới ngưỡng này.

• Nếu đồng hồ đo áp suất nằm ngoài vùng màu xanh lá cây, hãy thực hiện kiểm tra trọng lượng. Nếu tổn thất chất chữa cháy vượt quá 10%, hãy bổ sung chất chữa cháy và nạp lại áp suất cho hệ thống.

• Kiểm tra ống phát hiện xem có bị biến dạng, ăn mòn, hư hỏng vật lý hoặc dấu hiệu lão hóa không.

• Việc bảo trì xi lanh phải tuân thủ các quy định hiện hành của địa phương đối với bình áp lực (ví dụ: "Quy định giám sát an toàn đối với bình khí").

Lưu ý an toàn: Nhân viên không có thẩm quyền không được chạm hoặc điều chỉnh bất kỳ bộ phận nào của hệ thống chữa cháy này để tránh kích hoạt ngoài ý muốn.

Đóng gói & Vận chuyển

Để đảm bảo đơn hàng của quý khách đến nơi trong tình trạng hoàn hảo, chúng tôi thực hiện quy trình đóng gói nghiêm ngặt:

Đóng gói bên trong:
Mỗi thiết bị chữa cháy cho tủ được bọc riêng trong màng bảo vệ chống tĩnh điện để ngăn bụi xâm nhập và trầy xước bề mặt. Tất cả các bộ phận nhạy cảm, bao gồm đồng hồ đo áp suất và ống phát hiện, được cố định bằng vật liệu đệm bổ sung để ngăn di chuyển trong quá trình vận chuyển.

Đóng gói bên ngoài:
Thiết bị được đặt bên trong một thùng carton thiết kế riêng, chịu lực cao với các miếng đệm xốp mật độ cao phù hợp với hình dạng sản phẩm, mang lại khả năng hấp thụ sốc và chống rung vượt trội.

Đóng thùng (Hộp gỗ):
Đối với các lô hàng quốc tế, tất cả các thiết bị đều được gia cố bằng thùng gỗ xuất khẩu được chế tạo từ gỗ sấy khô, đã qua xử lý nhiệt, tuân thủ tiêu chuẩn ISPM 15. Thùng gỗ có:

• Đệm xốp bên trong để bảo vệ chống va đập bổ sung

• Dây đai chắc chắn và các góc gia cố bằng thép để đảm bảo tính toàn vẹn cấu trúc

• Nhãn xử lý rõ ràng ("Dễ vỡ", "Mặt này hướng lên", "Giữ khô") để xử lý hậu cần đúng cách

Ưu điểm vận chuyển:

• Thời gian giao hàng tiêu chuẩn: 15–30 ngày tùy thuộc vào số lượng đặt hàng

• Tùy chọn vận chuyển linh hoạt: đường biển, đường hàng không hoặc chuyển phát nhanh (DHL, FedEx, UPS)

• Hỗ trợ cả vận chuyển đầy container (FCL) và vận chuyển ít hơn container (LCL)

• Cung cấp tài liệu xuất khẩu chuyên nghiệp: hóa đơn thương mại, danh sách đóng gói, vận đơn và giấy chứng nhận xuất xứ

Bao bì chắc chắn của chúng tôi đảm bảo thiết bị của quý khách đến đích an toàn, dù vận chuyển đến Trung Đông, Đông Nam Á, Châu Phi hay các thị trường toàn cầu khác.
