Guangzhou Xingjin Fire Equipment Co.,Ltd. info@xingjin-fire.com 86--18011936582
Chi tiết sản phẩm
Nguồn gốc: QUẢNG CHÂU, TRUNG QUỐC
Hàng hiệu: XINGJIN
Chứng nhận: GSG\TUV\GB6653-2008
Số mô hình: 40L/70L/100L/120L/180L/245L
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 5 BỘ
Giá bán: Pricing based on quantity
chi tiết đóng gói: Hộp gỗ hoặc hộp bên ngoài bằng gỗ dán có túi bong bóng hoặc giấy
Thời gian giao hàng: 15-20 ngày
Điều khoản thanh toán: T/T, L/C
Khả năng cung cấp: 30000 bộ mỗi tháng
Khối lượng danh nghĩa: |
40L/70L/100L/120L/180L/245L |
Đường kính nội bộ: |
267/300/325/350/400mm |
Tổng chiều dài: |
757±15/898±10/1213±10/1414±10mm |
Trung bình lấp đầy: |
FM200+nitơ |
Độ dày xi lanh: |
5,4 mm |
Khối lượng danh nghĩa: |
40L/70L/100L/120L/180L/245L |
Đường kính nội bộ: |
267/300/325/350/400mm |
Tổng chiều dài: |
757±15/898±10/1213±10/1414±10mm |
Trung bình lấp đầy: |
FM200+nitơ |
Độ dày xi lanh: |
5,4 mm |

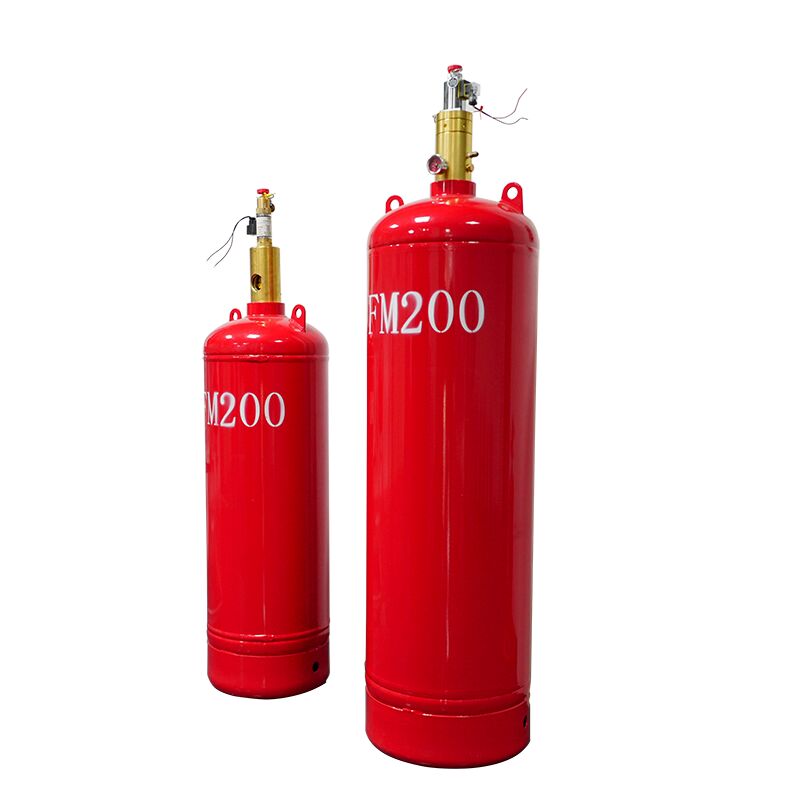

Bình khí mạng ống FM200
Giới thiệu hệ thống hoàn chỉnh:
Hệ thống chữa cháy tự động bằng HFC-227ea (FM200) là một giải pháp dập lửa bằng khí toàn diện. Hệ thống hoàn chỉnh bao gồm các thành phần sau:
Bộ bình khí chữa cháy và giá đỡ
Bộ bình khí dẫn động và van chứa
Van kiểm tra lỏng và van kiểm tra khí
Thiết bị dẫn động và đường ống điều khiển khí
Bộ góp, van chọn, tê, tê giảm, khuỷu, và khuỷu giảm
Mặt bích, van an toàn và thiết bị phản hồi tín hiệu
Mạng lưới đường ống và vòi phun
Đầu báo cháy và bảng điều khiển chữa cháy bằng khí
Còi báo động và đèn báo, chuông báo động, chỉ báo xả, và nút khởi động/dừng khẩn cấp
![]()
![]()
![]()
Bộ bình khí chữa cháy
1) Mục đích
Bộ bình khí được thiết kế để chứa tác nhân chữa cháy HFC-227ea (FM200). Nó cung cấp nhiều chức năng thiết yếu bao gồm niêm phong tác nhân, xả có kiểm soát, nạp lại, giảm áp suất quá áp và chỉ báo áp suất.
2) Cấu trúc
Bộ bình khí bao gồm van chứa, ống siphon và bình chứa.
Bình chứa: Một bình thép hàn có thể nạp lại, được sơn phủ epoxy màu đỏ để chống ăn mòn.
Van chứa: Bao gồm thân van, thiết bị truyền động, piston, chỉ báo áp suất và thiết bị giảm áp. Sau khi lắp ráp với ống siphon, van chứa được lắp đặt trên miệng bình. Nó có thể được kích hoạt bằng khí nén (thông qua áp suất điều khiển nitơ) hoặc bằng tay để xả tác nhân chữa cháy.
3) Thông số kỹ thuật chính
| Thông số kỹ thuật | Áp suất lưu trữ |
Thể tích (L) |
Van chứa Mẫu |
Đường kính danh nghĩa (mm) |
Chiều dài tương đương (m) |
Đường kính ngoài (mm) |
H |
Trọng lượng tịnh (Kg) |
| QMP70/5.6 | 5.6MPa | 70 | QRF32/8 | 32 | 6 | 267 | 1560 | 86 |
| QMP90/5.6 | 5.6MPa | 90 | QRF32/8 | 32 | 6 | 325 | 1440 | 130 |
| QMP120/5.6 | 5.6MPa | 120 | QRF32/8 | 32 | 6 | 325 | 1600 | 139 |
4) Hướng dẫn lắp đặt
Vị trí: Vị trí lắp đặt phải tuân thủ bản vẽ thiết kế. Các bình phải được sắp xếp theo thứ tự quy định bằng số nhận dạng của chúng. Chênh lệch độ cao giữa các bình không được vượt quá 20 mm. Khoảng cách tối thiểu 1,0 m phải được duy trì giữa mặt vận hành và bất kỳ bức tường nào hoặc giữa các mặt vận hành liền kề.
Vận hành khẩn cấp thủ công: Trong trường hợp khẩn cấp, tháo chốt an toàn khỏi bộ truyền động, gạt tay cầm thủ công từng cái một và xoay cần cam để mở tất cả các van chứa và xả tác nhân chữa cháy.
5) Hướng dẫn bảo trì
Thực hiện kiểm tra trực quan hàng tháng. Bộ bình khí có thể tiếp tục được sử dụng chỉ khi các điều kiện sau được xác nhận:
Không có biến dạng do va đập hoặc hư hỏng cơ học
Không có gỉ bề mặt hoặc ăn mòn nhìn thấy được
Lớp phủ bảo vệ còn nguyên vẹn
Chốt an toàn và niêm phong chống giả mạo còn nguyên vị trí và không bị hư hại
6) Lưu ý quan trọng
Chốt an toàn trên van chứa được thiết kế đặc biệt để khóa cần cam ở vị trí. Chốt an toàn phải được tháo ra chỉ khi cần kích hoạt thủ công van chứa. Việc khóa cần cam không ảnh hưởng đến việc kích hoạt van chứa bằng khí nén nitơ thông thường trong quá trình vận hành hệ thống tự động.
![]()
Thông số chi tiết:
| Thông số kỹ thuật | đường kính trong | Ren bình | Cửa xả van | Chiều cao bình | Chiều cao bình + van chứa | Tổng chiều cao bình + van chứa + van điện từ |
| 40L*5.6MPa | ø300 | M80*2 | 50 | 757±15 | 897±15 | 1057±15 |
| 70L*5.6MPa | ø350 | M80*2 | 50 | 898±10 | 1038±10 | 1198±10 |
| 100L*5.6MPa | ø350 | M80*2 | 50 | 1213±10 | 1353±10 | 1513±10 |
| 120L*5.6MPa | ø350 | M80*2 | 50 | 1414±10 | 1554±10 | 1714±10 |
| 150L*5.6MPa | ø400 | M80*2 | 50 | 1395±10 | 1535±10 | 1695±10 |
| 180L*5.6MPa | ø400 | M80*2 | 50 | 1630±10 | 1770±10 | 1930±10 |
| 70L*17.2 | ø267 | PZ56 | 32 | 1499±10 | 1679±10 | / |
| 90L*17.2 | ø325 | PZ56 | 32 | 1420±10 | 1600±10 | / |
| 120L*17.2 | ø325 | PZ56 | 32 | 1835±10 | 2015±10 | / |
![]()
