Bảng điều khiển báo cháy thông minh với tích hợp dập khí

Tổng quan sản phẩm

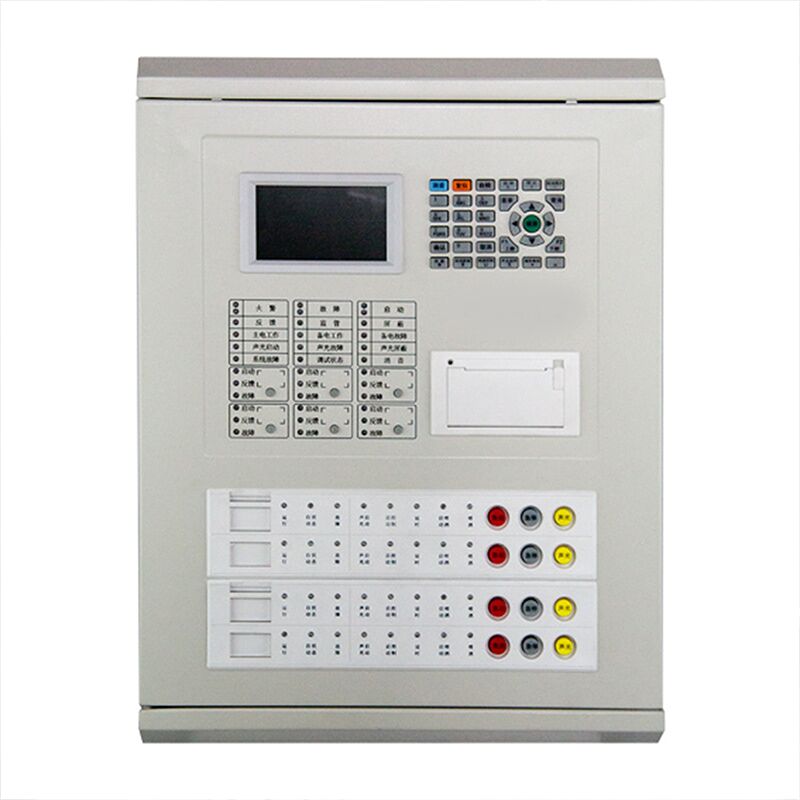

Bảng điều khiển báo cháy thông minh (tích hợp) JB-QB-QTC5015là một hệ thống báo cháy và điều khiển liên kết thông minhtích hợp chức năng báo cháy và điều khiển chữa cháy bằng khí vào một thiết bị duy nhất. Với cấu trúc treo tường và thiết kế mô-đun, nó có màn hình LCD ký tự lớn màu và máy in tích hợp. Nó có thể kết nối với các đầu báo khói, đầu báo nhiệt, nút nhấn khẩn, còi đèn báo động, đèn báo xả khí và các mô-đun vào/ra. Bảng điều khiển hỗ trợ điều khiển chữa cháy bằng khí cho 4 vùng cháy độc lập và chức năng báo cháy cho 1 vòng lặp, với tối đa 255 điểm địa chỉ trên vòng lặp báo cháy. Nó tuân thủ các tiêu chuẩn GB 4717-2005 và GB 16806-2006, phù hợp cho báo cháy và điều khiển liên kết tại các trung tâm thương mại, khách sạn, tòa nhà văn phòng, trung tâm dữ liệu, bệnh viện, trường học và các cơ sở công nghiệp.Các địa điểm áp dụngBảng điều khiển này được sử dụng rộng rãi trong các tòa nhà thương mại, công cộng và công nghiệp sau:

Khu phức hợp thương mại

: Trung tâm thương mại, cửa hàng bách hóa, siêu thị, cửa hàng thương hiệu

• Khách sạn & Nhà hàng: Khách sạn 5 sao, khách sạn doanh nhân, nhà hàng, sảnh tiệc, trung tâm hội nghị

• Tòa nhà văn phòng: Tòa nhà văn phòng, trung tâm kinh doanh, văn phòng khu công nghiệp, tòa nhà chính phủ

• Giáo dục & Y tế: Bệnh viện, trường học, thư viện, bảo tàng, rạp chiếu phim, phòng triển lãm

• Trung tâm dữ liệu: Phòng máy chủ, trung tâm truyền thông, trung tâm dữ liệu ngân hàng, trung tâm điện toán đám mây

• Cơ sở công nghiệp: Xưởng sản xuất, nhà kho, phòng điện, phòng điều khiển, nhà máy sản xuất

• Trung tâm giao thông: Nhà ga sân bay, nhà ga xe lửa, ga tàu điện ngầm, trung tâm vận tải hành khách

• Địa điểm đặc biệt: Lưu trữ, kho hàng hóa có giá trị, phòng thiết bị chính xác, di tích lịch sử

• Ưu điểm cốt lõi1. Tích hợp Báo cháy và Liên kết Chức năng Mạnh mẽ

Bảng điều khiển này tích hợp báo cháy và điều khiển chữa cháy bằng khí trong một thiết bị, loại bỏ nhu cầu về bộ điều khiển chữa cháy bằng khí bổ sung, giảm đáng kể chi phí hệ thống và không gian lắp đặt. Nó hỗ trợ điều khiển chữa cháy bằng khí cho 4 vùng cháy độc lập, cho phép khởi động trễ, khởi động/dừng khẩn cấp, kích hoạt còi đèn báo động và chức năng phản hồi xả khí. Nó cũng có 1 vòng lặp báo cháy với tối đa 255 điểm địa chỉ, đáp ứng yêu cầu phòng cháy chữa cháy của các tòa nhà quy mô vừa và lớn.

2. Thiết kế Mô-đun Cấu hình Linh hoạt

Áp dụng cấu trúc cắm mô-đun, bảng điều khiển bao gồm phần điều khiển chính, phần vòng lặp, phần đường dây chuyên dụng, phần điều khiển chữa cháy bằng khí và nguồn điện. Các mô-đun có thể được cấu hình linh hoạt theo yêu cầu của dự án. Việc mở rộng hoặc bảo trì sau này chỉ cần cắm hoặc rút các mô-đun tương ứng mà không cần thay thế toàn bộ thiết bị, giảm đáng kể chi phí nâng cấp. Nó có thể được cấu hình với tối đa 6 điểm điều khiển ba dây chuyên dụng có phát hiện hở mạch và ngắn mạch, đảm bảo điều khiển đáng tin cậy các thiết bị quan trọng như máy bơm chữa cháy và quạt thông gió khói.

3. Màn hình Màu Tiếng Việt Thao tác Trực quan

Được trang bị màn hình LCD ký tự màu tiếng Việt 4 inch với độ phân giải 480×272, cung cấp hiển thị rõ ràng và trực quan. Giao diện menu hoàn toàn bằng tiếng Việt cho phép thao tác dễ dàng thông qua các nút bấm đơn giản mà không cần ghi nhớ các lệnh phức tạp. Máy in vi tích hợp có thể in tất cả thông tin báo cháy, lỗi và hoạt động bằng tiếng Việt, hỗ trợ ghi chép ca trực và truy xuất sự kiện.

4. Hai Bus Không phân cực Lắp đặt Dễ dàng

Sử dụng công nghệ hai bus không phân cực để kết nối thiết bị trường, nút nhấn khẩn cấp/dừng, đèn báo xả khí, còi đèn báo động và mô-đun chuyển đổi thủ công/tự động có thể được kết nối dễ dàng. Việc đi dây không yêu cầu phân biệt cực tính, giảm đáng kể độ khó lắp đặt và chi phí nhân công. Khoảng cách truyền thông có thể đạt tới 1000 mét, hỗ trợ phạm vi phủ sóng tòa nhà lớn và giảm nhu cầu về thiết bị chuyển tiếp.

5. Bảo vệ Đa lớp An toàn và Đáng tin cậy

Vòng lặp áp dụng thiết kế cách ly với hiệu suất chống nhiễu mạnh mẽ, đảm bảo tính ổn định và độ tin cậy của hệ thống. Nó có chức năng chuyển đổi nguồn chính/dự phòng tự động. Nguồn chính là AC220V và nguồn dự phòng sử dụng pin axit chì kín 12V/12AH. Khi nguồn chính bị ngắt, nó sẽ tự động chuyển sang nguồn dự phòng, đảm bảo hệ thống hoạt động liên tục. Phát hiện lỗi toàn diện bao gồm lỗi nguồn chính, lỗi nguồn dự phòng, lỗi bus và lỗi thiết bị, kịp thời xác định và chỉ ra các bất thường.

6. Chức năng Mạng Giám sát Tập trung

Thông qua bus CAN, nó có thể kết nối mạng với các bảng điều khiển báo cháy JB-TG-TC5000, JB-LT-TC5200 và các bảng điều khiển báo cháy khác để tạo thành một hệ thống báo cháy và điều khiển chữa cháy bằng khí. Giao diện RS485 có thể kết nối với các thiết bị hiển thị đồ họa trong phòng điều khiển cháy để giám sát tập trung từ xa. Nó hỗ trợ hoạt động ở chế độ phụ, tạo điều kiện xây dựng mạng lưới báo cháy phân cấp trong các khu phức hợp tòa nhà lớn.

7. Lập trình Tại chỗ Tùy chỉnh

Với khả năng lập trình tại chỗ toàn diện, lập trình logic liên kết và nhập chú thích tiếng Việt có thể được thực hiện thông qua bàn phím bảng điều khiển hoặc kết nối USB với máy tính. Nó hỗ trợ cả hai phương pháp lập trình liên kết tiêu chuẩn và lập trình ngoại tuyến. Công thức liên kết hỗ trợ ký tự đại diện, logic AND/OR, điều kiện đếm và các mối quan hệ logic phức tạp khác, đáp ứng các yêu cầu liên kết cá nhân hóa của các tòa nhà khác nhau.

Thông số kỹ thuật

Thông số

Thông số kỹ thuật

Mô tả chức năng

Vùng 1

: Thiết kế tích hợp báo cháy và chữa cháy bằng khí loại bỏ nhu cầu về bộ điều khiển chữa cháy bằng khí bổ sung, tiết kiệm chi phí mua sắm thiết bị và không gian lắp đặt.

Cải thiện hiệu quả lắp đặt: Công nghệ hai bus không phân cực đơn giản hóa quy trình đi dây, giảm đáng kể độ khó lắp đặt và chi phí nhân công, rút ngắn chu kỳ dự án.

Đảm bảo an toàn tại các khu vực quan trọng: Chức năng điều khiển chữa cháy bằng khí 4 vùng phù hợp cho trung tâm dữ liệu, kho lưu trữ, phòng thiết bị chính xác và các địa điểm khác yêu cầu chữa cháy bằng khí, cung cấp khả năng kiểm soát dập lửa chính xác và đáng tin cậy.

Quản lý tiện lợi: Màn hình lớn hiển thị tiếng Việt cho thao tác trực quan; máy in tích hợp để ghi âm theo thời gian thực, hỗ trợ quản lý ca trực; quyền vận hành đa cấp ngăn chặn hoạt động trái phép.

Mở rộng linh hoạt: Thiết kế mô-đun hỗ trợ mở rộng sau này; chức năng mạng cho phép mạng lưới phòng cháy chữa cháy phân cấp, đáp ứng các yêu cầu phát triển theo giai đoạn và nâng cấp chức năng.

Hướng dẫn lắp đặt và sử dụngĐiều kiện lắp đặt

: Nhiệt độ hoạt động 0℃ đến +40℃, độ ẩm tương đối ≤95% không ngưng tụ, chỉ sử dụng trong nhà

1. Phương pháp lắp đặt: Treo tường, kích thước 385mm×134mm×510mm

2. Yêu cầu đi dây:

3. Bus: ≥1.0mm² dây xoắn RVS, điện trở ≤20ΩDây nguồn: ≥2.5mm² dây RV

   • Dây điều khiển chuyên dụng: ≥1.0mm² dây RV

   • Dây nối đất: dây đồng 4.0mm², điện trở nối đất <4Ω

   • Lưu ý khi vận hành thử

   • : Khi vận hành thử chức năng chữa cháy bằng khí, ngắt kết nối tất cả các kết nối van điện từ hoặc đặt chế độ làm việc thành chế độ vận hành thử để tránh xả khí ngoài ý muốnCác cấp độ vận hành

4. : Cấp 1 (vận hành cơ bản), Cấp 2 (cài đặt người dùng), Cấp 3 (cài đặt hệ thống), tự động thoát sau 30 giây không hoạt độngLưu ý

5. Bảng điều khiển này chỉ dùng trong nhà; không lắp đặt ở môi trường ẩm ướt, nhiệt độ cao, bụi bẩn hoặc ăn mònKhi vận hành thử hoặc bảo trì các bộ phận chữa cháy bằng khí, ngắt kết nối van điện từ hoặc đặt ở chế độ vận hành thử

Luôn sử dụng đồng hồ vạn năng để kiểm tra an toàn trước khi kết nối cuộn dây van điện từ

• Bộ điều khiển phải được nối đất đúng cách để đảm bảo an toàn

• Việc bảo trì và sửa chữa chỉ được thực hiện bởi kỹ thuật viên có trình độ

• Trong trường hợp báo động, nhấn nút "Im lặng" trước, xác nhận tình trạng cháy, sau đó xử lý theo quy định
