Chi tiết sản phẩm
Nguồn gốc: Quảng Châu, Trung Quốc
Hàng hiệu: XINGJIN
Chứng nhận: GSG\TUV\ ISO9001, 14001, 45001
Số mô hình: 40L 70L 100L 120L 150L 180LETC
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: Hệ thống 10 bộ
Giá bán: $120
chi tiết đóng gói: Hộp gỗ dán bên ngoài với túi bong bóng hoặc giấy
Thời gian giao hàng: 15-20 ngày
Điều khoản thanh toán: T/T, L/C
Khả năng cung cấp: 30000 bộ mỗi tháng
Cách sử dụng: |
Bảo quản chất chữa cháy |
Độ bền: |
Cao |
Phương tiện lưu trữ: |
FM200, Hfc-227ea, Novec 1230, v.v. |
Vật liệu: |
thép |
Lớp phủ: |
Bột epoxy hoặc polyester |
Sự an toàn: |
Cao |
Dung tích: |
40-180L |
Cách sử dụng: |
Bảo quản chất chữa cháy |
Độ bền: |
Cao |
Phương tiện lưu trữ: |
FM200, Hfc-227ea, Novec 1230, v.v. |
Vật liệu: |
thép |
Lớp phủ: |
Bột epoxy hoặc polyester |
Sự an toàn: |
Cao |
Dung tích: |
40-180L |

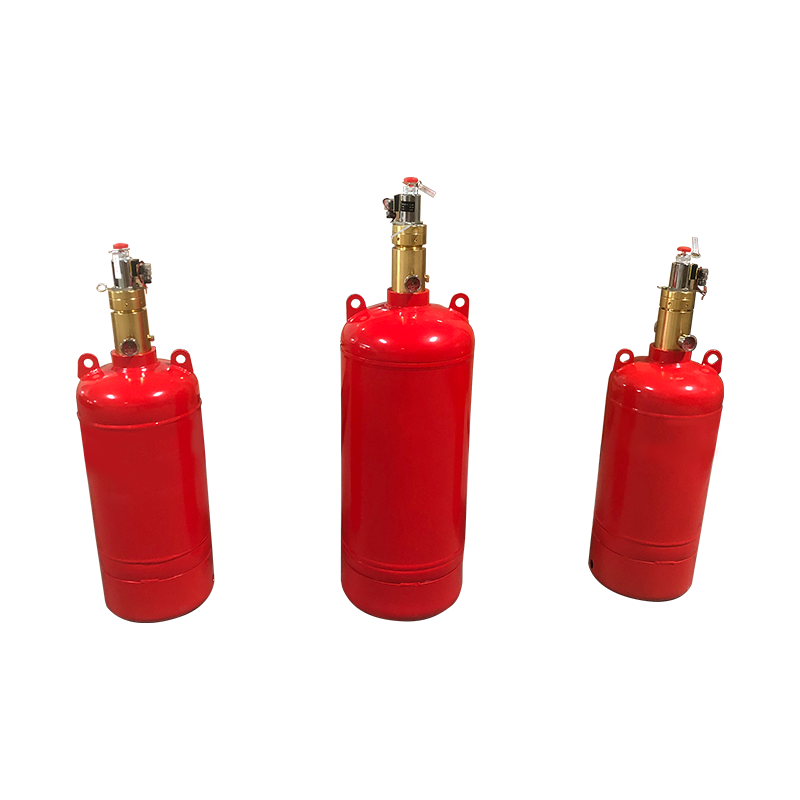

Bình chứa khí Heptafluoropropane FM200
Giới thiệu sản phẩm:
Bình chứa khí chữa cháy chủ yếu được sử dụng để chứa heptafluoropropane (hfc-227ea/fm200), là một chất chữa cháy hóa học dạng khí sạch có cả chức năng chữa cháy hóa học và vật lý. Nó là một chất không màu, không mùi, ít độc, không dẫn điện và không gây ô nhiễm cho vật thể được bảo vệ, đồng thời sẽ không gây hư hại cho tài sản hoặc các thiết bị chính xác. Mô hình tiện ích có thể dập tắt đáng tin cậy các đám cháy loại B và C và các đám cháy điện với nồng độ dập tắt thấp, đồng thời có không gian lưu trữ nhỏ, không làm hỏng tầng ozone của khí quyển và đáp ứng các yêu cầu về bảo vệ môi trường.
Các mối nguy hiểm về an toàn của các bình chứa khí kém chất lượng đã không được thay thế trong nhiều năm:
Trong quá trình sử dụng lâu dài, các bình chứa khí chữa cháy (chẳng hạn như hệ thống chữa cháy heptafluoropropane, hệ thống chữa cháy carbon dioxide áp suất cao, hệ thống chữa cháy 1G541, hệ thống chữa cháy IG100, v.v.) có thể bị mỏng đi do ăn mòn do ô nhiễm bên ngoài. Chúng cũng có thể phát triển các vết nứt do độ ẩm hoặc các tạp chất khác bên trong bình làm ăn mòn bình thép. Nếu tiếp xúc với nhiệt độ cao, áp suất bên trong của bình chứa sẽ tăng lên, gây ra nguy cơ nứt và nổ.
1. Rỉ sét ở bên ngoài thân bình làm cho độ dày thành mỏng đi, gây ra nguy cơ rò rỉ và nổ cho bình chứa khí. Trong trường hợp nghiêm trọng, nó có thể dẫn đến thương vong.
2. Giảm áp suất bên trong bình: Giảm áp suất bên trong bình chứa khí dẫn đến áp suất không đủ, ngăn cản việc xả chất chữa cháy bình thường và cản trở hiệu quả chữa cháy.
3. Thành trong của bình bị ăn mòn và mỏng đi, gây rò rỉ chất chữa cháy và không thể dập tắt đám cháy một cách bình thường. Trong trường hợp nghiêm trọng, có nguy cơ nổ.
Để đảm bảo chất lượng tốt nhất của bình chứa khí chữa cháy, chúng tôi tuân thủ nghiêm ngặt mọi quy trình sản xuất và thử nghiệm bắt đầu từ nguyên liệu thô. Tiến hành kiểm tra sản phẩm cuối cùng theo tiêu chuẩn.
Chúng tôi cung cấp dịch vụ OEM và ODM, thiết kế và sản xuất theo yêu cầu của khách hàng
Chất lượng và An toàn: Chúng tôi đã thông qua hệ thống quản lý ISO9001:2000 và có thể cung cấp báo cáo tự kiểm tra hoặc. Cung cấp chứng chỉ kiểm tra của bên thứ ba theo yêu cầu của khách hàng.
Kích thước bình chứa theo dòng ống:
| Thông số kỹ thuật | đường kính trong | Ren bình | Khẩu độ đầu ra van | Chiều cao bình | Chiều cao bình + van chứa | Tổng chiều cao của bình + van chứa + van điện từ |
| 40L*5.6MPa | ø300 | M80*2 | 50 | 757±15 | 897±15 | 1057±15 |
| 70L*5.6MPa | ø350 | M80*2 | 50 | 898±10 | 1038±10 | 1198±10 |
| 100L*5.6MPa | ø350 | M80*2 | 50 | 1213±10 | 1353±10 | 1513±10 |
| 120L*5.6MPa | ø350 | M80*2 | 50 | 1414±10 | 1554±10 | 1714±10 |
| 150L*5.6MPa | ø400 | M80*2 | 50 | 1395±10 | 1535±10 | 1695±10 |
| 180L*5.6MPa | ø400 | M80*2 | 50 | 1630±10 | 1770±10 | 1930±10 |
| 70L*17.2 | ø267 | PZ56 | 32 | 1499±10 | 1679±10 | / |
| 90L*17.2 | ø325 | PZ56 | 32 | 1420±10 | 1600±10 | / |
| 120L*17.2 | ø325 | PZ56 | 32 | 1835±10 | 2015±10 | / |
| Thông số kỹ thuật | đường kính trong | Ren bình | Khẩu độ đầu ra van | Chiều cao bình | Chiều cao bình + van chứa |
| 80L*17.2MPa | ø279 | M30*1.5 | 14 | 1578±73 | 1738±73 |
| 80L*23.2MPa | ø279 | M30*1.5 | 14 | 1610±70 | 1770±70 |
| 80L*36.6MPa | ø267 | M30*1.5 | 14 | 1770±10 | 1930±10 |
| 90L*17.2MPa | ø325 | M30*1.5 | 14 | 1345±60 | 1505±60 |
| 140L*23.2MPa | ø356 | M30*1.5 | 14 | 1825±20 | 1985±20 |
| 140L*36.6MPa | ø356 | M30*1.5 | 14 | 1825±20 | 198 |
Thông số của từng bộ phận của bình chứa khí:
Bình chứa chất chữa cháy:
| Áp suất lưu trữ (bar) | Mã số | Thể tích (lít) | Khả năng nạp chất chữa cháy (kg) | kích thước van (mm) | Đường kính (mm) | Chiều cao từ sàn đến cửa xả (mm) | Trọng lượng (kg) | Độ dày (mm) |
| 42 | QMP40/4.2 | 40 | 46.4 | 80 | 300 | 842 | 47.66 | 6 |
| QMP70/4.2 | 70 | 81.2 | 80 | 350 | 1015 | 71.06 | 7 | |
| QMP90/4.2 | 90 | 104.4 | 80 | 350 | 1225 | 85.06 | 7 | |
| QMP100/4.2 | 100 | 116 | 80 | 350 | 1329 | 91.86 | 7 | |
| QMP120/4.2 | 120 | 139.2 | 80 | 350 | 1539 | 104.86 | 7 | |
| QMP150/4.2 | 150 | 174 | 80 | 400 | 1489 | 131.16 | 8 | |
| QMP180/4.2 | 180 | 208.8 | 80 | 400 | 1729 | 150.36 | 8 |
Cụm van:
| Vật liệu thân | Đồng thau CZ121 |
| Vật liệu nắp chống giật lùi đầu ra | CZ122 |
| Áp suất làm việc tối đa | 34 bar (493psi) |
| Đầu ra | 25 mm (1” BSPP) |
| Cổng công tắc áp suất thấp | 1/8” NPT |
| Cổng đo | 1/8” NPT |
| Cổng áp suất thí điểm | 1/4” BSPP |
| Cổng bộ điều hợp điện từ | 1/8” NPT |
| Kích thước tổng thể | 130 mm (L) x 62 mm (Đường kính) |
| Cân nặng | 2.96 kg (6.526lbs) |
| Chiều dài tương đương | 6.096 m (20ft) |
Công tắc áp suất thấp (Chuyển đổi thay thế khi rơi):
| Thân | Được niêm phong kín |
| Thép không gỉ | |
| Loại công tắc | Bình thường Mở ở Áp suất Khí quyển |
| Điểm chuyển đổi | Mở khi rơi ở 20 bar (290psi) |
| Đóng khi tăng ở 24.1 bar (350psi) | |
| Dung sai | +/-0.7 bar (±10psi) |
| Áp suất kiểm tra | 345 bar (5003psi) |
| Vỏ điện | Thiết bị đầu cuối được niêm phong bằng epoxy |
| Kết nối | Đồng thau 1/8” NPT |
| Dòng điện tối đa | 2.9 A |
| Phạm vi điện áp | 5-28v dc |
| Kết nối điện | 0.9 m (3ft) x Cáp 2 lõi |
| Chứng nhận | Được UL công nhận |
| Xếp hạng IP | IP65 |
| Dây dẫn | 1.82 m (6 ft) |
| Kích thước tổng thể | 38 mm (L) x 16 mm (Đường kính) (1.50”(L)x0.63”(Đường kính)) |
| Cân nặng | 0.087 kg (0.192 lbs) |
Bộ truyền động khí nén:
| Thân | Đồng thau CZ121 |
| Chốt truyền động | Thép không gỉ |
| Thanh piston | Đồng thau CZ121 |
| Kết nối ống | 1/4” NPT Nữ |
| Áp suất truyền động tối thiểu | 4 bar (58 psi) |
| Áp suất làm việc tối đa | 56 bar (812 psi) |
| Kích thước tổng thể | 48 mm (L)x41.5 mm (Đường kính) (1.89”(L)x1.63”(Đường kính)) |
| Cân nặng | 0.228 kg (0.503 lbs) |
Ống áp suất cao:
| Kết cấu ống | Lõi cao su tổng hợp liền mạch chịu dầu bện dây thép đôi theo DIN EN 853 1SN |
|
Kết nối
|
Thép nhẹ mạ kẽm |
| 25 mm (1” NPT) Nam cố định thẳng | |
|
25 mm (1” BSPP)90° Nữ xoay Liên hiệp |
|
| Góc uốn tối đa | 15°@0°C(32°F) |
| Áp suất làm việc tối đa | 88 bar (1276 psi) |
| Kích thước tổng thể | 405 mm (L) x 92 mm (W) (15.95”(L)x3.62”(W)) |
| Cân nặng | 1.25 kg (2.76 lbs) |
| Chiều dài tương đương | 3.14 m (10.3 ft) |
Cút nối:
| Vật chất | Đồng thau |
| Kết nối | 1/4” NPTx1/4” NPT |
| Kích thước tổng thể | 28 mm (L)x18 mm (W) (1.10”(L)x0.71”(W)) |
| Cân nặng | 0.042 kg (0.09 lbs) |
Ống dẫn hướng linh hoạt:
| Vỏ ngoài | Bện bằng thép không gỉ |
| Vỏ trong | PTFE theo BS 4976 |
| Áp suất làm việc tối đa | 190 bar (2755 psi) |
| Bán kính uốn tối đa | 60 mm (2.4”)@0°C(32°F) |
| Kết nối | Thép nhẹ mạ kẽm |
| 2 của 1/4” BSP Nữ xoay | |
| Kích thước tổng thể | 710 mm (L) x 7 mm (Đường kính) (27.95”(L)x0.28”(Đường kính)) |
| Cân nặng | 0.15 kg (0.33 lbs) |
Chữ T đực:
| Vật chất | Đồng thau |
| Kết nối | 1/4” BSPPx1/4” BSPPx1/4” NPT |
| Áp suất làm việc tối đa | 450 bar (6527 psi) |
| Kích thước tổng thể | 42 mm (L)x29 mm (W) (1.65”(L)x1.14”(W)) |
| Cân nặng | 0.075 kg (0.17 lbs) |
Công tắc áp suất:
| Nhà ở | Nhôm đúc |
| Kết nối áp suất | Đồng thau mạ niken |
| Điểm chuyển đổi | 4 bar Tăng (58 psi) |
| Dung sai | ±0.34 bar (± 5 psi)I |
| Xếp hạng IP | IP65 |
| Kết nối | 1/4” NPT Nữ |
| Ren ống dẫn | 1/2” NPT Nữ |
| Áp suất làm việc tối đa | 103.4 bar (1500 psi) |
| Xếp hạng công tắc DC | 1A 24v dc |
| Môi trường lắp đặt | không ăn mòn/trong nhà |
| Kích thước tổng thể | 165 mm (L)x101 mm (W) (6.50”(L)x3.98(W)) |
| Cân nặng | 1.22kg (2.69lbs) |
Vòi phun:
| Vật chất | Đồng thau/Thép không gỉ |
| Loại ren | BSPP/NPT |
| Gia tăng khoan | 0.1 mm |
| Loại vòi phun | 8 Cổng 360°/7 Cổng1 80° |
| Khoảng cách tối đa từ trần nhà | 300 mm |
| Chất chữa cháy tối đa trên mỗi vòi phun | 100 kg (220 lbs) |
| Định hướng | Mặt dây chuyền/Thẳng đứng |
Van kiểm tra:
| Thân | Đồng thau CZ122 |
| Thân | Thép không gỉ |
| Mùa xuân | Thép không gỉ |
| Tấm đáy | Đồng thau CZ122 |
| Tấm trên | Thép không gỉ |
| Vật liệu niêm phong | Nitrile |
| Ren kết nối đầu vào | 25 mm (1"NPT) Nữ |
| Ren kết nối đầu ra | 40 mm (1?"NPT) Đực |
| Kích thước tổng thể | 54 mm (L) x 52.4 mm (W) (2.13”(L)x2.06”(W)) |
| Cân nặng | 0.63 kg (1.39 lbs) |
| Chiều dài tương đương | 0.40 m (1.3 ft) |
Quy trình kiểm tra và bơm phồng bình chứa khí chữa cháy
1. Đăng ký số bình chứa khí, đánh dấu và nhận dạng bình chứa khí, kiểm tra tình trạng và xử lý khí còn lại bên trong bình
2. Tháo rời, kiểm tra và làm sạch van đầu bình
3. Xử lý loại bỏ rỉ sét của bề mặt bên trong và bên ngoài của bình chứa khí, kiểm tra hình thức và kiểm tra âm thanh
4. Kiểm tra ren miệng bình
5. Kiểm tra bên trong bình chứa khí, đo trọng lượng và thể tích, và thử nghiệm khả năng chịu áp lực chất lỏng
6. Đo độ dày thành và xác minh độ bền, xử lý sấy khô bên trong bình chứa khí
7. Bảo trì và lắp ráp van đầu bình
8. Kiểm tra độ kín khí và kiểm tra độ bền chịu áp lực
9. Kiểm tra và lắp đặt nắp bình
10. Phun, in, đánh dấu kiểm tra cháy và phun mã màu kiểm tra. 11. Phát hành báo cáo kiểm tra và lưu trữ các bình chứa khí đủ tiêu chuẩn trong kho
Đóng gói và vận chuyển bình chứa khí:
Bao bì:
Các bình chứa khí sẽ được đóng gói cẩn thận để đảm bảo giao hàng và xử lý an toàn. Bao bì sẽ bao gồm các vật liệu sau: hộp các tông hạng nặng, bao bì xốp, xốp bảo vệ và hướng dẫn
Vận chuyển:
Chúng tôi cung cấp dịch vụ vận chuyển toàn cầu cho các bình chứa khí của chúng tôi. Các phương thức vận chuyển sau có sẵn để lựa chọn:
Tất cả hàng hóa sẽ được gửi bằng các dịch vụ chuyển phát nhanh đáng tin cậy và đáng tin cậy để đảm bảo giao hàng kịp thời và an toàn. Sau khi đơn đặt hàng của họ được gửi đi, khách hàng sẽ nhận được số theo dõi qua email.
Hướng dẫn xử lý đặc biệt:
Nếu hàng hóa của bạn có bất kỳ hướng dẫn xử lý đặc biệt nào, vui lòng liên hệ với chúng tôi ít nhất 24 giờ trước khi đơn đặt hàng của bạn được gửi đi. Chúng tôi sẽ cố gắng hết sức để đáp ứng các yêu cầu của bạn.
Câu hỏi thường gặp:
Q: Bạn có cung cấp các loại thiết bị phòng cháy chữa cháy khác không?
A: Chúng tôi cung cấp đầy đủ các sản phẩm phòng cháy chữa cháy FM200, bao gồm nhưng không giới hạn ở các hệ thống FM200 có ống dẫn, tủ, treo và gắn tủ, hệ thống IG, báo cháy, hệ thống thông gió, v.v.
Q: Bạn có thể thiết kế một hệ thống chữa cháy hoàn chỉnh cho nhà máy của tôi không?
A: Có. Cung cấp cho chúng tôi kích thước và diện tích của nhà máy của bạn và chúng tôi sẽ có một nhà thiết kế chuyên nghiệp cung cấp cho bạn những lời khuyên tuyệt vời.
Q: Bạn có thể OEM và thành lập thương hiệu riêng của mình không?
A: Có, chúng tôi cung cấp dịch vụ OEM và ODM và bạn cũng có thể thành lập thương hiệu riêng của mình trên sản phẩm của mình.
Q: Bạn có thể sản xuất các lon chữa cháy với kích thước sơn phun cụ thể không?
A: Có, chúng tôi vừa là nhà sản xuất vừa là công ty thương mại. Chúng tôi có nhà máy riêng và hoan nghênh các yêu cầu của bạn.
